NAD C588

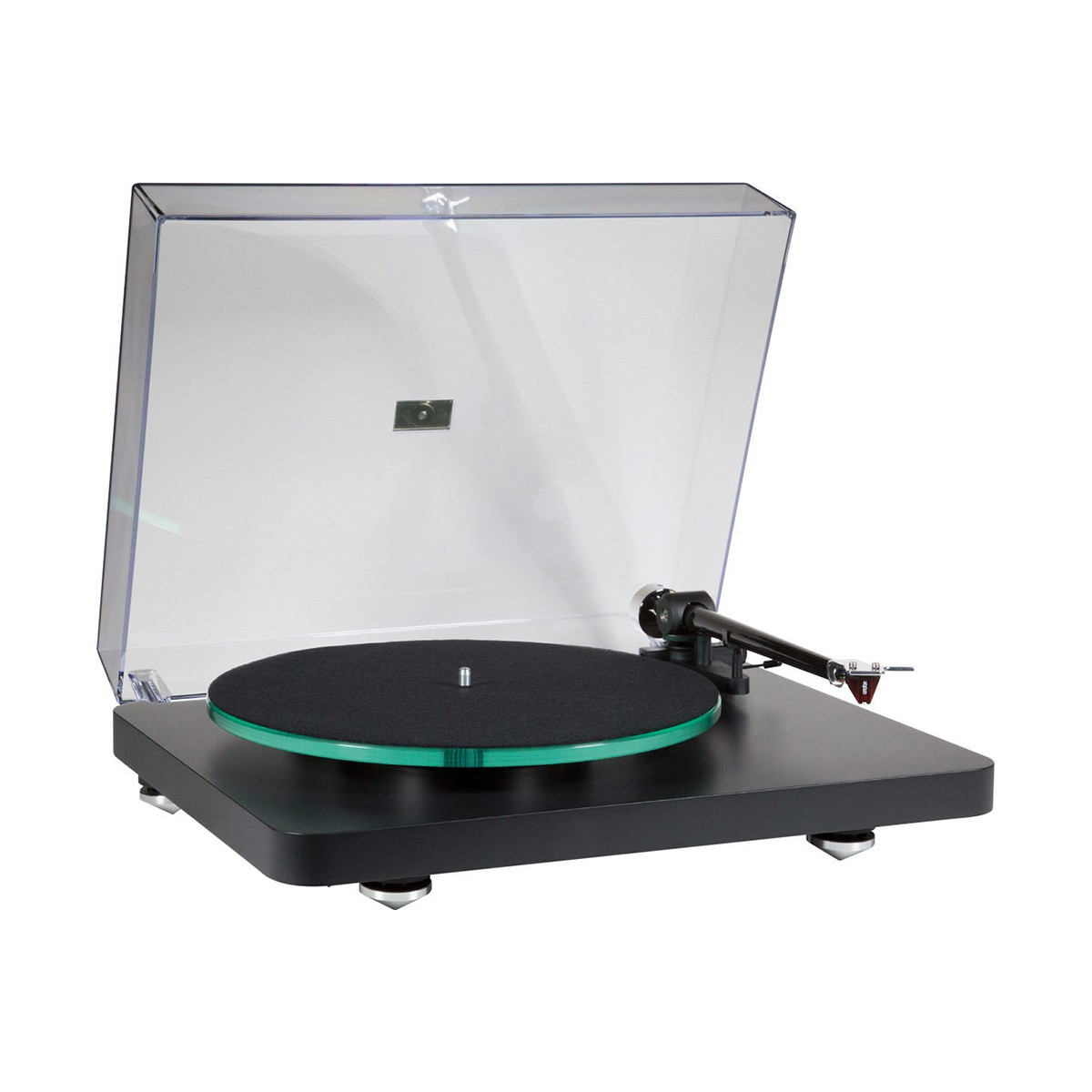

NAD C 588 – Platine vinyle à entraînement par courroie avec cellule Ortofon 2M Red

Une lecture vinyle précise et maîtrisée

La NAD C 588 est une platine vinyle à entraînement par courroie conçue pour offrir une restitution musicale précise et détaillée. Elle associe un moteur synchrone de précision, une alimentation isolée et un plateau en verre de 10 mm afin de limiter les variations de vitesse et les vibrations indésirables.

Son bras de lecture de 9 pouces en fibre de carbone est équipé d’une coque porte-cellule fixe et livré avec une cellule Ortofon 2M Red préinstallée. Les réglages de l’azimut et de l’angle de suivi vertical permettent d’affiner l’alignement pour optimiser la lecture des disques.

Contrôle de la vitesse

La stabilité de rotation joue un rôle essentiel dans la qualité de restitution des vinyles. La NAD C 588 utilise un moteur synchrone de précision alimenté par un système électronique conçu pour assurer une fréquence stable. Cette conception contribue à limiter le pleurage et le scintillement, responsables des variations de hauteur et de stabilité du son.

Le plateau en verre, le sous-plateau en alliage usiné avec précision et les composants mécaniques soigneusement ajustés participent également à la régularité de rotation et à la réduction des vibrations.

Bras en fibre de carbone et cellule Ortofon 2M Red

La NAD C 588 est équipée d’un bras de lecture de 9 pouces en fibre de carbone, conçu pour offrir rigidité et légèreté. Sa coque porte-cellule fixe assure une liaison mécanique stable avec la cellule.

La cellule Ortofon 2M Red, installée en usine, utilise un diamant elliptique et offre une restitution équilibrée, détaillée et dynamique. Le réglage de l’azimut et de l’angle de suivi vertical permet d’optimiser l’alignement de la cellule et de tirer le meilleur parti de vos disques.

Une conception mécanique rigoureuse

La qualité de lecture dépend de la précision de l’ensemble des éléments mécaniques : plateau, axe, palier, socle, bras et cellule. NAD a porté une attention particulière à l’usinage et à l’assemblage de ces composants afin de limiter les jeux mécaniques susceptibles d’altérer la restitution des microdétails musicaux.

Cette approche contribue à préserver les nuances, la dynamique et la précision de l’image sonore.

Réduction des vibrations et isolation

Pour limiter les perturbations pendant la lecture, la NAD C 588 associe un socle rigide en MDF à des pieds métalliques conçus pour isoler la platine des vibrations extérieures. Le plateau en verre, le tapis en feutre et le capot de protection à faible résonance complètent cet ensemble.

Chaque élément contribue à réduire les vibrations parasites susceptibles de nuire à la restitution sonore.

Caractéristiques principales

• Platine vinyle à entraînement par courroie
• Vitesses de lecture : 33 et 45 tr/min
• Plateau en verre de 10 mm avec tapis en feutre
• Sous-plateau en alliage usiné avec précision
• Moteur synchrone de précision avec alimentation isolée
• Bras de lecture de 9 pouces en fibre de carbone
• Cellule Ortofon 2M Red à diamant elliptique préinstallée
• Réglages de l’azimut et de l’angle de suivi vertical
• Socle rigide en MDF
• Pieds métalliques isolants
• Capot de protection à faible résonance
• Câble RCA amovible avec fil de masse séparé

Fiche technique

Conception de la platine

• Entraînement : par courroie
• Plateau : verre de 10 mm avec tapis en feutre
• Sous-plateau : alliage usiné avec précision
• Moteur : synchrone à courant alternatif
• Alimentation : alimentation isolée, compatible 100 à 240 V
• Bras : 9 pouces en fibre de carbone avec coque porte-cellule fixe
• Cellule : Ortofon 2M Red préinstallée
• Réglages : azimut et angle de suivi vertical ajustables
• Socle : MDF rigide
• Pieds : métalliques avec isolation
• Capot : protection à faible résonance
• Connexion : câble RCA amovible avec masse séparée

Performances de la platine

• Vitesses nominales : 33 et 45 tr/min
• Changement de vitesse : manuel
• Vitesse de 78 tr/min : possible avec une poulie spéciale
• Variance de vitesse à 33 tr/min : inférieure à ± 0,35 %
• Variance de vitesse à 45 tr/min : inférieure à ± 0,30 %
• Pleurage et scintillement : inférieur à 0,01 % (référence 1 kHz, filtre passe-bas audio)
• Rapport signal/bruit : −70 dB
• Plage de force d’appui : 0 à 30 mN (0 à 3 g)
• Contrepoids : compatibilité annoncée de 6 à 13 g

Bras de lecture

• Masse effective : 9,5 g
• Longueur effective : 230 mm
• Avance : 18 mm

Cellule Ortofon 2M Red

• Tension de sortie à 1 000 Hz et 5 cm/s : 5,5 mV
• Équilibre entre les canaux à 1 kHz : 1,5 dB
• Séparation des canaux : 22 dB à 1 kHz ; 15 dB à 15 kHz
• Réponse en fréquence : 20 Hz à 22 kHz (−3 dB)
• Compliance latérale : 20 µm/mN
• Type de diamant : elliptique
• Rayon du diamant : r/R 8/18 µm
• Force d’appui : 1,6 à 2,0 g (16 à 20 mN)
• Force d’appui recommandée : 1,8 g (18 mN)
• Angle d’attaque : 20°
• Impédance interne : 1,3 kΩ
• Inductance interne : 700 mH
• Charge recommandée : 47 kΩ / 150 à 300 pF
• Masse de la cellule : 7,2 g

Alimentation et consommation

• Alimentation externe : 15 V CC / 0,8 A
• Tension secteur : 100 à 240 V CA
• Fréquence secteur : 47 à 63 Hz
• Consommation maximale : 5 W
• Consommation en veille : 0,3 W

Dimensions et poids

• Dimensions de l’emballage (L × H × P) : 435 × 340 × 125 mm
• Poids emballé : 9,2 kg
